Дизельный генератор HUTER LDG14000CLE-3

Электрогенератор дизельный Huter LDG14000CLE-3 обладает полной автономностью, которую ему даёт наличие собственного запаса топлива.

Наличие трёх розеток на 220/380 В и пары клемм на 12 В позволяют одновременно подключать большее число потребителей.

Прочный каркас защищает агрегат от механических повреждений, обеспечивает свободный доступ ко всем его узлам и позволяет устойчиво вести себя на горизонтальной поверхности.

Дизельный двигатель с воздушным принудительным охлаждением повышает надёжность и экономичность агрегата.

Электростартер делает пуск двигателя лёгким и быстрым.

Наличие сенсорного контроллера облегчает управление и визуальный контроль над параметрами агрегата.

Довольно большая мощность станции при сравнительно небольших габаритах.

Общие сведения

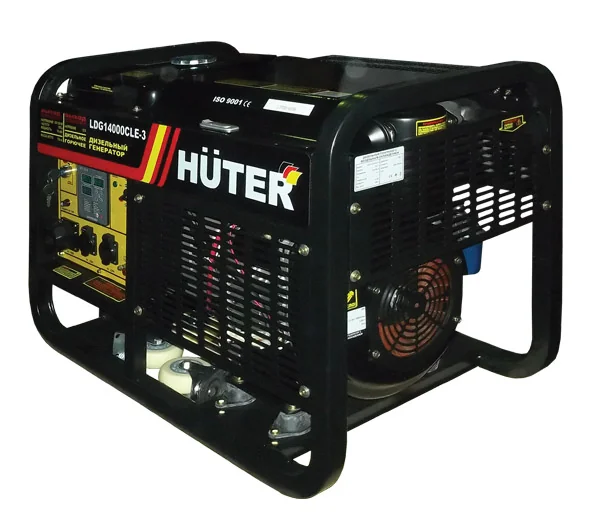

Внешний вид Huter LDG14000CLE-3 Электрогенератор дизельный Huter LDG14000CLE-3 является представителем серии наиболее мощных электрогенераторов, созданных компанией Hurer для разных бытовых целей. Этот агрегат может использоваться в качестве альтернативного, дополнительного, резервного или аварийного источника электроснабжения для жилых домов, офисных, лечебных и др. учреждений, передвижных мастерских, стройплощадок и т.д. Агрегат способен обеспечить питанием различный электроинструмент, бытовую, офисную или медицинскую технику, а так же осветительные системы, общая мощность которых не превышает 10000 Вт.

Устройство Huter LDG14000CLE-3 оснащено синхронной генераторной машиной (альтернатором) со щеточным возбуждением и конденсаторным стабилизатором напряжения, вырабатывающей однофазный и трехфазный переменный электрический ток напряжением 220/380 В (50 Гц). Имеется защита от перегрузок и короткого замыкания в сети. Уровень шума работающего агрегата находится в пределах 92 Дб.

Генератор приводится в действие поршневым двухцилиндровым с верхним расположением клапанов и нижним расположением распредвала дизельным двигателем с принудительным воздушным охлаждением. Этот двигатель имеет автоматический контроль над уровнем масла в картере, не позволяющий ему работать при плохой смазке и запускается при помощи электростартера. Регулирование работы и контроль производится при помощи сенсорного контроллера на панели управления.

Дизельный электрогенератор автономен. В среднем он потребляет 2,9 л дизельного топлива в час. Запас в собственном топливном баке, ёмкостью 25 л, позволяет работать без дозаправки в течение 9-ти часов. Это даёт возможность использовать агрегат не только в черте города, но и в местах, значительно удалённых от стационарных источников. Особо важную роль играет такие установки при ликвидации последствий катастроф или стихийных бедствий.

Электрогенератор дизельный Huter LDG14000CLE-3 разработан немецкими инженерами с использованием современных технических достижений и занимает достойное место среди лучших образцов аналогичных изделий.

Устройство и принцип действия

Надежное крепление агрегатов устройства Huter LDG14000CLE-3 Дизельный генератор Huter LDG14000CLE-3 представляет собой компактный агрегат сравнительно небольших размеров (88х60х66 см) для своих технических показателей. Это удалось достичь, благодаря грамотному и рациональному размещению составных узлов и агрегатов внутри кубообразной рамы-каркаса. Этот каркас изготовлен из прочных стальных труб, выгнутых соответствующим образом и сваренных между собой. Прочность каркаса не только обеспечивает надёжное крепление агрегатов устройства, но и способна защитить их от грубого механического воздействия. Нижняя часть рамы плоская и позволяет надежно установить агрегат на горизонтальной поверхности. Рама покрыта качественным антикоррозионным составом.

Верхний "этаж" рамы полностью занимает вместительный (25 литров) топливный бак. Он имеет плоскую конструкцию, и потому занимает немного места при достаточной ёмкости. Сверху у него имеется заливная горловина, а также указатель уровня заполнения. Это позволяет легко следить за уровнем топлива в баке и легко производить необходимую дозаправку.

Под топливным баком размещена основная рабочая система мини электростанции. Это пара привод – генераторная машина. Система смонтирована на специальных вибропоглощающих элементах, защищающих каркас от вибрации.

Двигатель Huter LDG14000CLE-3Привод представляет собой довольно мощный (23 л.с. при 3600 об/мин.) дизельный четырёхтактный двухцилиндровый рядный двигатель Huter 290F с принудительным воздушным охлаждением, верхним расположением клапанов и нижним расположением распредвала. Питание двигателя осуществляется прямым впрыском топлива при помощи насоса высокого давления. Внутренняя смазка двигателя происходит путём принудительного разбрызгивания масла из картера. Имеется встроенная система контроля над уровнем масла в картере. Эта система в автоматическом режиме не позволит мотору работать при плохой смазке, что защитит его от преждевременного выхода из строя. Запуск двигателя производится при помощи электростартера.

Генераторная машина – это трехфазный щеточный альтернатор, непосредственно преобразующий энергию вращения в электрический ток установленных параметров. На данном дизельном генераторе установлен агрегат, способный в номинальном режиме вырабатывать 10 кВт/час электроэнергии, напряжением 220/380 В при частоте 50 Гц. Качество выходного напряжения контролируется визуально при помощи вольтметра и обеспечивается наличием феррорезонансного стабилизатора. Имеется, так же, встроенная защита от перегрузок и короткого замыкания, автоматически отключающая потребителя при возникновении таких нештатных ситуаций в сети.

Панель управления Huter LDG14000CLE-3 Органы управления и контроля над генераторный установкой Huter LDG14000CLE-3 сосредоточены на панели управления. Эта панель расположена в удобном доступном месте. Она содержит замок включения/выключения зажигания, три розетки для подключения потребителей на 220/380 В и клеммы на 12 В, тумблеры активации защиты от короткого замыкания и перегрузок для сетей 220/380 и 12 В. Здесь же расположен сенсорный контроллер с кнопками пуска/остановки двигателя, установки параметров, а так же цифровыми и световыми индикаторами. Надписи на панели управления выполнены на русском языке.

Вал двигателя специальной муфтой соединен с ротором альтернатора, заставляя последний вращаться с номинальными оборотами. Вращение ротора в магнитном поле статора приводит к выработке тока заданных параметров.

Подготовка к работе

Электрогенератор дизельный Huter LDG14000CLE-3, при всех своих положительных характеристиках, имеет и такие недостатки, как выброс в атмосферу отработавших газов, вредных для дыхания, а также шумность. Поэтому устанавливать его не следует в помещениях, где подолгу могут находиться люди или животные. Для этого подойдут хорошо проветриваемые нежилые помещения, навесы и т.д. Возможна установка и под открытым небом, но следует иметь в виду, что агрегату не рекомендуется работать под атмосферными осадками или под длительным воздействием прямых солнечных лучей. В любом случае основание для установки генератора должно быть горизонтальным и достаточно устойчивым для его веса (180 кг).

Проверка уровня масла в картере Huter LDG14000CLE-3 Установленный генератор следует заземлить, чтобы защитить оператора от поражения электротоком. Далее следует произвести заправку бака двигателя дизельным топливом и проверить (а при необходимости дозаправить) уровень масла в картере. Запускать двигатель стоит до подключения потребителей. Для этого ключом активируется зажигание, и пуск производится нажатием соответствующей кнопки на сенсорном контроллере.

Дизельный электрогенератор не сложен в управлении и обслуживании. Тем не менее, готовясь к его эксплуатации, следует внимательно ознакомиться с технической документацией и правилами безопасности. Это позволит пользоваться агрегатом неограниченно долгий срок, не подвергаясь опасности.

Гарантийный срок эксплуатации для электрогенератора дизельного Huter LDG14000CLE-3 установлен производителем на протяжении 1 года.
